污水处理之涡凹气浮机的介绍

一、涡凹气浮机的概述

涡凹气浮机是一项优良的污水处理技术，设计合理，操作方便、运行经济，它由空气产生气泡,直接从废水中除去固体悬浮物、油脂、胶状物等杂质。涡凹气浮机是采用机械曝气与化学絮凝相结合的原理处理不同水质的各类污水。

二、特点

1.投资省、能耗低、自动出渣无噪音，运行管理方便。

2.最好先由带导流板的超级过滤机进行预处理，将污水中较粗的SS杂质除去，降低了气浮机运行负荷，并在后续处理过程中减少絮凝剂用量，对水量、水质变化具有很强的适应性。

3.较国内传统加压溶气式气浮系统，省掉了溶气罐、空压机、高压水泵等设备，能耗是常规气浮的1/8～1/10。

4.该系统能够去除污水中的油脂、胶状物和悬浮物，降低了BOD、COD、SS等排污负荷，同时可明显改善水质的颜色。

5.该系统主要用于对造纸废水、化工、印染、食品等行业工业污水的净化处理。

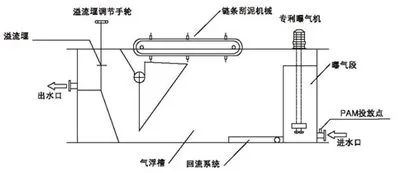

三、工作原理以及工艺流程图解

溶气设备由电机带动高速旋转（旋转速度一般控制在1000~3000r/min），利用底部扩散叶轮（该叶轮的叶片为空心状）的高速转动在水中形成一个负压区，使液面上的空气沿着“涡凹头”的中空管进入扩散叶轮释放到水中，并经过叶片的高速剪切而变成小气泡。

小气泡在上浮的过程中黏附在絮凝体上而形成新的低密度絮凝体，靠水的浮力将水中的悬浮物带到水面，然后靠刮渣装置除去浮渣。

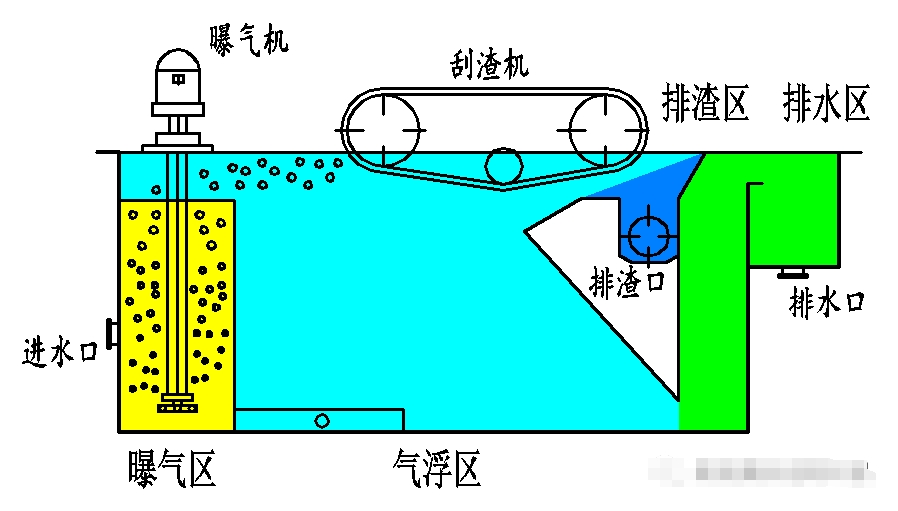

经过预处理后的污水流入装有涡凹曝气机的小型曝气段，涡凹曝气机底部散气叶轮的高速转动在水中形成一个真空区，从而将液面上的空气通过抽风管道输入水中，由叶轮高速转动而产生的三股剪切作用把空气粉碎成微气泡，空气中的氧气也随之溶入水中；固体悬浮物与微气泡黏附后上浮到水面，并通过呈辐射状的气流推动力将其驱赶到刮泥机附近。

刮泥机由电机-齿轮传动装置驱动，齿轮传动装置装在槽的一边；刮泥机沿着整个槽的液面宽度移动，将漂浮的固体悬浮物刮到倾斜的金属板上，再将其从气浮槽的进口端推到出口端的污泥排放管道中。

污泥排放管道内水平安装有螺旋输送器，将所收集的污泥送入集泥池中；螺旋输送器通常也由刮渣机的马达一同驱动。净化后的污水经由金属板下方的出口进入溢流槽，溢流堰用来控制整个气浮槽的水位，以确保槽中的液体不会流入污泥排放管道内。

开放式的回流管道从曝气段沿气浮槽的底部伸展，涡凹曝气机在产生微气泡的同时，也会在有回流管的池底形成一个负压区，这种负压作用会使污水从池底回流至曝气段，然后又返回气浮段，这个过程确保了30%~50%左右的污水回流，即整套系统在没有进水的情况下仍可工作。

四、设备结构及技术参数

1.涡凹气浮装置结构

（1）曝气段

（2）气浮段

（3）沉淀排泥部分

（4）刮渣机

（5）浮渣收集和排泄系统

（6）溢流出水系统

2.涡凹气浮装置主要技术参数

（1）曝气机可采用1-6个

（2）处理能力：5-500m³/h

（3）曝气机主轴转速：1450r/min

（4）刮泥机速度：5.16-25.8/min

五、涡凹气浮机的基本选型依据

（1）污水处理量：每小时要处理多少吨污水

（2）污水的性质：例如生活污水、食品加工行业、印染行业、机械制造行业或其它工业（具体到生产什么产品，何种工业）。

（3）污水进水指标：特别是SS,油脂及COD、BOD等。

（4）污水出水的流向：最好提供整套项目的工艺图，如不能提供请告知出水的流向或用途（循环二次利用或进生化或进过滤或进城镇管网等）

（5）污水出水指标：特别是SS,油脂及COD、BOD等要达到什么指标。

（6）安装设备的场地有无限制；安装在室内还是室外；

六、涡凹气浮机运行注意事项

为了确保涡凹气浮技术的有效运行，需要注意以下几点：

1.设备启动前的检查

检查设备各部件是否松动，水箱和管道是否有漏水，刮渣机的运行轨道是否有杂物阻挡。

2.运行过程中的参数控制

控制污水的流量和浓度，调整曝气机的转速，确保溶气水的压力适宜。

3.设备的日常维护

定期更换叶轮，检查刮渣机的链条和刮板，清理设备内部的杂物和污泥。

4.异常情况的处理

遇到浮渣层不均匀或设备运行时发出异常噪音等情况，应及时检查并处理。
